Ниже предоставлена инструкция, с помощью которой вы сможете «переработать» старый сканер в впечатляющий генератор электричества.

Нам понадобятся:

    * Старый сканер;
    * Выпрямляющие диоды (в проекте использовано 8 диодов 1N4007);
    * Конденсатор 1000 мкФ;
    * LM7805;
    * Труба ПВХ;
    * Пластиковые детали (см. ниже);
    * Алюминиевые пластины (можно использовать любые другие).

Помимо флуоресцентной трубы и электронных компонентов, в сканере есть шаговый двигатель, именно он нам и понадобится.

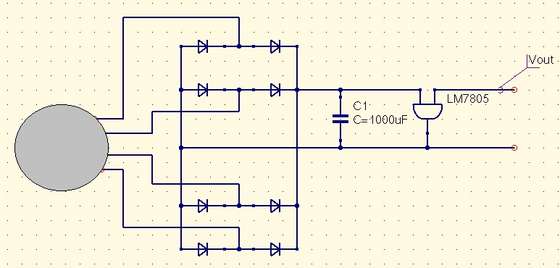

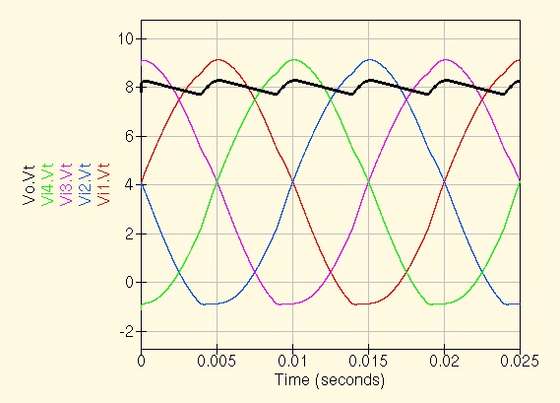

Теперь, когда у нас есть все необходимые компоненты можно приступить к сборке выпрямителя. Для каждой фазы нам понадобится 2 диода, т.е. всего 8 диодов. Выходное напряжение будет стабилизировано с помощью конденсатора емкостью в 1000мкФ и регулятора напряжения LM7805.

Заметка 1. Этот генератор может свободно вырабатывать напряжение более 5 вольт, однако в рамках этого проекта, для зарядки мобильных устройств, было достаточно 5 вольт.
Заметка 2. Для зарядки по порту USB необходимо два сопротивления в 15 кОм на обеих шинах передачи данных.

Собираем лопасти.
Более подробно см. здесь.

К сожалению схемы устройства нет, однако собрать похожее по фотографии не так уж и сложно.

Конец! Теперь осталось дождаться ветряного дня и опробовать устройство, как видно на фотографии - устройство стабильно генерирует напряжение 4.95 В. Теперь вы можете бесплатно заряжать МР3 плеер или телефон!
